新型偏摆检查仪详细参数

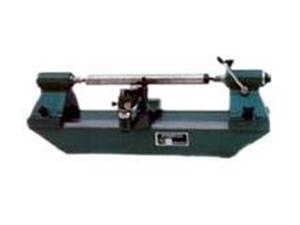

新型偏摆检查仪
新型偏摆检查仪详细介绍
  新型偏摆检查仪配有一对莫氏4#的硬度顶尖,提高了偏摆仪的测量精度,增大了对被测零件的支撑重量,可测量高精度零件的径向、端面和斜向圆跳动。表架设计精巧合理,上下、前后、左右调节平稳自如,操作方便,表架刚性好,提高了检测仪器的灵敏性。
新型偏摆检查仪主要技术参数:
  径向回转精度 0.001mm 。
  侧导轨在全厂上对两顶尖连线的平行度 0.005mm(A03、B03型),0.008mm(A05、B05型),0.02mm(A10、B10型) 。
  被测零件最大直径 250mm 。
  被测零件最大长度 300mm,500mm,1000mm。

测量步骤:
  1、径向圆跳动的测量:
  ⑴将零件擦净,置于偏摆仪两顶尖之间(带孔零件要装在心轴上),使零件转动自加,但不允许轴向串动,然后固紧二顶尖座,当需要卸下零件时,一手扶着零件,一手向下按手把L即取下零件。
  ⑵将百分表装在表架上,使表杆通过零件轴心线,并与轴心线大至垂直,测头与零件表面接触,并压约缩1~2圈后紧固表架。
  ⑶转动被测件一周,记下百分表读数的最大值和最小值,该最大值与最小值之差,为I-I截面的径向圆跳动误差值。
  ⑷测量应在轴向的三个截面上进行(如图),取三个截面中圆跳动误差的最大值,为该零件的径向圆跳动误差。
  2、端面圆跳动的测量:
  ⑴将杠杆百分表夹持在偏摆检查仪的表架上,缓慢移动表架,使杠杆百分表的测量头与被测端面接触,并予压0.4mm测杆的正确位置。
  ⑵转动工件一周,记下百分表读数的最大值和最小值,该最大值与最小值之差,即为直径处的端面跳动误差。
  ⑶在被测端面上均匀分布的三个直径处测量,取其三个中的最大值为该零件端面圆跳动误差。
